中型玻璃清洗機
一 、用途與適用范圍
QX-18PL-XH1800型玻璃清洗干燥機，主要用于玻璃厚度在3—6毫米，寬度小于1800毫米的平板玻璃的清洗、干燥。它集浸泡、噴淋、清洗、沖洗、干燥等功能為一體，適用于批量生產，是門窗、幕墻，玻璃深加工等廠家的首選設備。
二 、規格及技術參數
| 玻璃清洗厚度 | 3—6mm |
| 玻璃清洗寬度 | ≦1800mm |
| 傳送輥線速度 | 0.73m/min—6m/min |
| 滾刷轉速 | 300r/min |
| 調速電機功率 |
0.37KW |
| 毛刷電機功率 | 0.75KW |
| 風干器功率 | 6KW |
| 風機功率 | 18.5KW |
| 水泵電機功率 | 0.18KW*3 |
| 水箱加熱器功率 | 6KW |
| 總功率 | 32.16 KW |
| 外形尺寸 | 4866mm*2320mm*1050mm |
| 重量 | 1.2t |
| 電源 | 380V，50HZ，（三項四線） |
三 、結構特征與工作原理
結構： 整機為四部分： 進口引臺、主機、出口引臺、風機
1. 機架采用框式結構、型材焊接、表面靜電噴涂，具有剛性好、耐腐蝕等特點；機體內與水接觸部分皆由不銹鋼材料制作；兩對不銹鋼刀體，直線和波浪式鋁合金刀口，風干速度六米以上。
2. 進口引臺配有浸水、噴淋、擠水，防護為不銹鋼、以及特制防水圈，白鋼噴水管，單獨水箱。

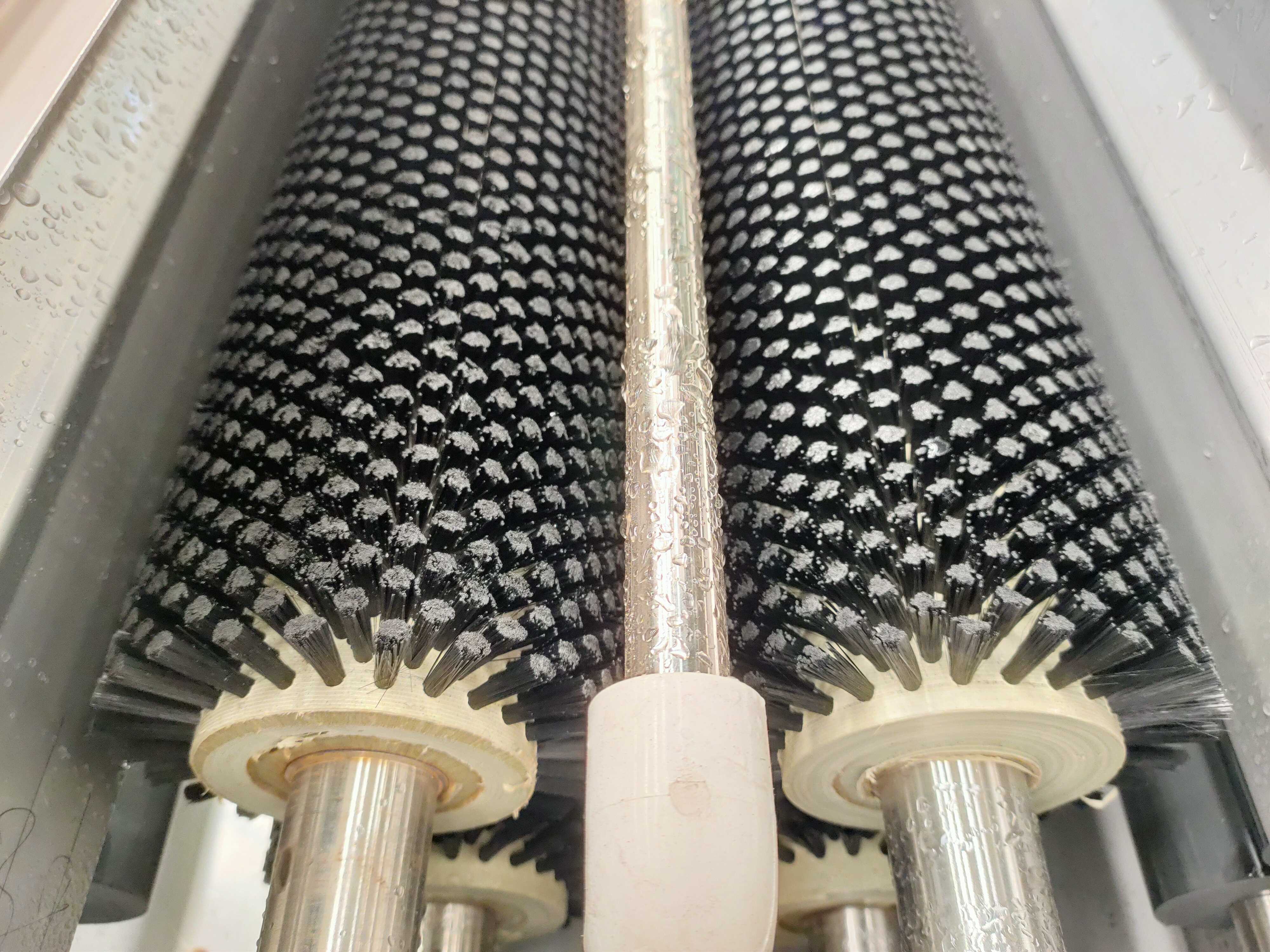

3. 主機部分由水箱、水泵、毛刷、置于設備內部的不銹鋼噴水管、不銹鋼接水盤等組成，這款機型主要特點是取消了以往兩側護板為膠版，而改用不銹鋼板焊接的框架，同時增加固定隔板清晰的將主機分為刷洗、沖洗、濟水幾部分，上部為鋼化玻璃，兩側裝有不銹鋼護罩，增加防腐性能；清洗系統由三個水泵分別控制三個水箱，三套水循環系統，三個容積為0.15m³的水箱采用不銹鋼焊接而成，配有不銹鋼過濾網。毛刷采用耐腐蝕、抗磨損的高彈尼龍絲制作，上下三組六個毛刷通過鏈式傳動旋轉，其中前兩組為一套水循環，水箱裝有加熱器，另外一組為一組水循環，毛刷電機采用臺灣電機性能穩定可靠，整機為減速機帶動斜齒輪傳動的方式，傳動平穩，低噪，傳動速度可調。
4. 風干部分由風機、加熱器、兩道風刀組成；風機安裝在獨立架，跨在主機之上，進風口裝有中效過濾棉，出風口安裝加熱器；兩對風刀，第一對冷風、第二對熱風將玻璃表面吹凈、烘干。
潤滑系統：
1. 兩臺電機應采用浠油潤滑，出廠時已注油，通過油窗視孔可查看剩余油量，根據維護與保養的要求定期清洗和換油。
2. 所有軸承在出廠時已注完二硫化鉬黃甘油，工作時，要根據要求定期用黃甘油槍注油。
3. 斜齒輪、鏈條應按要求用人工滴注浠油及黃甘油。
四 、設備的安裝方法
1. 環境要求：本機應安裝在干燥、無粉塵、無腐蝕性氣體、溫度在10—40℃的室內。
2. 按裝箱單檢查各附件是否齊全，根據廠房及生產需要將設備擺放至合適的位置（可參考圖示安裝位置），并檢查各部件的螺栓等緊固件有無松動。
3. 設備放置好后，在清洗機一側的傳送輥上放置一塊700*1000的玻璃，然后，將水平儀放在玻璃上，查看水平儀，調整四角，使之水平。
4. 必須按照電器接線圖要求安裝地線，其規格應選用截面直徑大于2毫米的軟銅芯和黃綠組合顏色的絕緣線，接地電阻不大于4Ω。
5. 本機采用三項四線制，輸入電壓380V，頻率50HZ。
6. 將三個水箱裝滿水后，推入設備下部，并將水管接牢。建議使用純凈水或經過過濾器過濾的水。
7. 設備擺放 “一”字擺放，直角擺放
五 、設備的操作方法（注意：設備在使用前必須將吸水輥用水浸濕?。?/strong>
1. 將三個水箱裝滿水后推入設備下部，并將水管接牢，建議使用純凈水。
2. 打開電源控制按鈕，電源指示燈亮，表明電源已接通。
3. 按下“傳動”按鈕，傳動輥開始轉動，點動開閉檢查傳動方向是否與玻璃行進方向一致，如果不一致，馬上調整電源的接線順序，然后轉動調速電機的手柄，調至最低轉速，在最低轉速下運行10—15分鐘。
4. 本機采用三套循環泵供水，按下“清洗”按鈕，則噴水管出水，查看噴水管的出水量，根據實際要求，調節白鋼球閥，來控制出水量。
5. 毛刷電機，毛刷旋轉，查看旋轉方向是否與玻璃行進的方向一致，毛刷根據要求可以反轉。
6. 按下“風機”按鈕，風機啟動冷風、熱風分別由兩道風刀吹出，溫度可調。
7. 可根據需要決定是否使用水箱加熱功能，如按下“加熱”按鈕，則水箱加熱器會給水箱內的水加熱，水的溫度可通過設置溫控表的數值來控制（溫控表的設置一般應在40℃以內）。
8. 以上各項操作全部啟動，并空運行幾分鐘，查看是否有異?，F象，如果一切正常，則可將待清洗的玻璃放在傳送輥上進入清洗機。經過浸泡、噴水、清洗、沖洗、擠水、風干，使清洗后的玻璃潔凈干燥。
9. 如有異常情況出現，請按下急停按鈕，現有動作將會被終止。
注意事項：
1. 清洗玻璃尺寸不得小于400×400毫米。
2. 連續進行清洗時，兩塊玻璃之間的距離不能太近，最小應大于100毫米。
3. 減速機只能在啟動后進行調速，停車時不能進行調速。
4. 水箱加熱器在無水情況下禁止加熱，以防加熱器被燒壞。
六 、設備的維護與保養
1. 潤滑系統
要求：傳送輥兩端軸承每周注油一次，最好選用汽車用的耐熱的7024甘油。
鏈條每月人工用刷子或油壺滴油一次。
調速電機加90#工業齒輪油或40#機油。
調速電機換加油方法：加油時可旋開機座上部的通氣孔，放油時可旋開機座下部的堵塞。第一次加油后運轉100小時即應更換新油，并將內部污油沖洗干凈，以后，每3—6個月更換一次。如果工作條件惡劣，可適當縮短換油時間。減速機在運轉中機體內的貯油量必須保持一定的高度，可通過視油孔觀察，油量不可低于視油孔的一半。
2. 設備運轉一周后，應對設備進行一次全面檢查
查看各緊固件螺栓是否松動，應重新緊固一次。
查看齒輪結合面的磨合以及潤滑，應及時注油，嚴禁反轉。
查看傳動輥及膠輥軸承的轉動情況，有無發熱，如果發熱，可能是缺油的原因,應及時注油。
經常查看膠輥表面，臟則需要清洗。
水箱的水要經常更換，建議使用純凈水或經過過濾的水，否則會影響玻璃表面的潔凈度。
水箱濾網要每天清洗，防止堵塞。
風機過濾棉要及時清理，或更換。
七 、故障與排除
1. 玻璃清洗不干凈
檢查水箱里的水是否過臟，如果臟應及時更換，并清洗水箱濾網。
2. 水箱竄水
查看噴水量是否過大，可以通過調節球閥來調節噴水量的大小。
查看設備擺放是否水平，可用水平儀進行測量。
3. 泵不上水
水管與水泵連接處不牢，有漏氣現象，此時應擰緊管箍。
也可把水泵出水口水管拆下，待水從管口溢出后再擰緊水管。
4. 玻璃吹不干
檢查傳動電機的轉速是否過快。
檢查噴水管的水量是否過大，飛濺太多，可適當調整出水量。
風干效果差，檢查風干器電阻絲是否已經損壞，檢查過濾棉是否被灰塵堵住應及時清理。
5. 玻璃在運行中產生左右傾斜。
玻璃的尺寸是否小于400毫米*400毫米。
平行擺放的兩塊玻璃厚度是否一樣。
清洗單塊窄玻璃時應放在中間。
不能同時清洗平行擺放的三塊玻璃。
查看毛刷清洗區域，各毛刷刷毛與玻璃表面的接觸是否一樣。
6. 電器故障詳見電器原理圖。
